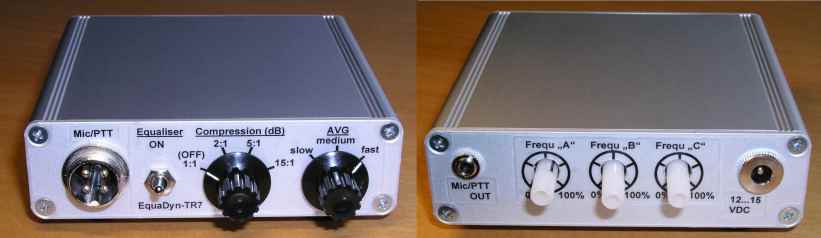

Der EquaDyn - Equaliser mit Dynamikkompressor
Viele ältere Amateurfunkgeräte haben weder
einen Equaliser noch einen Dynamikkompressor eingebaut,
der kombinierte
Equaliser und Dynamikkompressor "EquaDyn" soll als externes Zusatzgerät
diese Lücke schliessen.
Der "EquaDyn" ist basierend auf einem analog geregelten
Dynamikkompressor (SSM2166 von Analog Devices)
und einem Equaliser mit aktiven Filtern ( OP-Amps ) aufgebaut.
Dokumentation:
Die komplette Dokumentation mit Schaltung, Layout,
Teileliste, Abgleichanleitung, Betriebshinweise und
Meßergebnisse ist hier abrufbar: EquaDyn01.pdf
(3,0MB)
Platinen:
Platinen sind leider nicht mehr verfügbar! Auf Grund einer
inzwischen sehr geringen Nachfrage
werde ich auch keine Neuauflage planen.
Für enthusiastische
Platinen(selbst-)hersteller ist hier das Layout als *.bmp
verfügbar:
Equadyn-Layouts.zip (0,2MB)
( Bitte keine Anfragen nach den Gerberdateien - das wäre
zwecklos).
